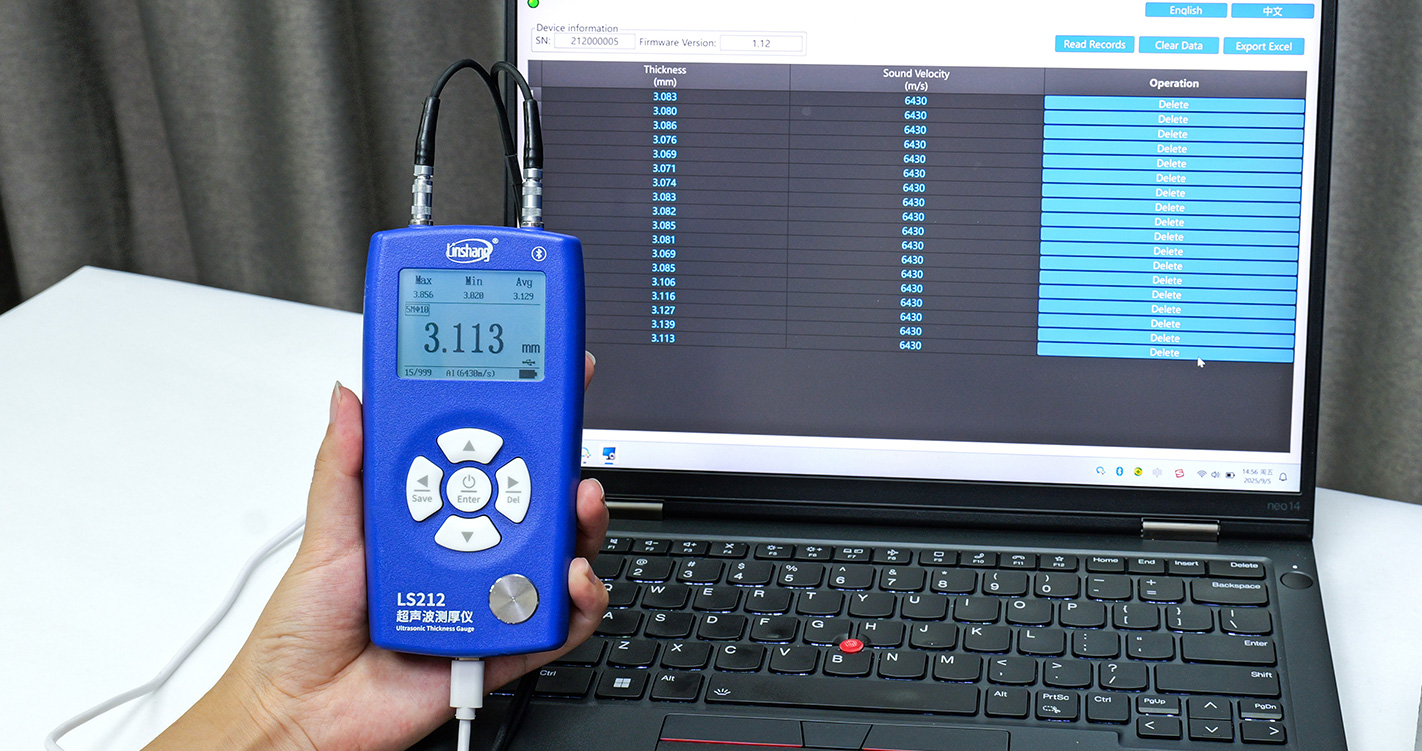

LS212 Ultrasonik Kalınlık Ölçer

Name: LS212 Ultrasonik Kalınlık Ölçer
Brand: Linshang
SKU: LS212
Availability: InStock

Metal, cam, seramik ve plastikler için tahribatsız

0,8-350 mm malzeme ölçün, 0,001 mm'ye kadar çözünürlük
İki ölçüm modu: QC Modu/İstatistik Modu
Çeşitli malzemeleri ölçen dört tip prob uygulanabilir
Otomatik Kazanç değiştirilebilir

Bir teklif isteği Kullanım kılavuzu

Genel bakış

LS212 ultrasonik kalınlık ölçerin kullanımı kolaydır ve malzemelerin kalınlığını test etmek için ultrasonik darbe yansıması prensibini kullanır. Cihaz dört tip prob ile donatılabilir: standart prob, mikro çaplı prob, kaba kristal prob ve yüksek sıcaklık probu ve profesyonel olarak metallerin (çelik, alüminyum, bakır vb.), plastiklerin kalınlık ölçümü için kullanılır. , seramik, cam, cam elyafı ve ultrasonik dalgaları iletebilen diğer malzemeler. Enstrüman, zamanlama, 0.001 mm'ye kadar çözünürlük için profesyonel çip tasarımını benimser.

Başvuru

Birçok endüstride, öğelerin normal çalışması veya yapı güvenliği için malzemenin durumunu doğrulamak amacıyla duvar kalınlığının ölçülmesi esastır. LS212 ultrasonik kalınlık ölçer, gemiler, tanklar, borular veya çelik yapı gibi tamir edilip değiştirilmeyeceğini kontrol etmek için çeşitli aksesuarların veya metalik yapıların kalınlığını test etmede yaygın olarak kullanılabilir. Gösterge, petrol, kimya, metalurji, gemi yapımı, havacılık ve uzay çeşitli alanları için geçerlidir.

Parametreler

1. Prob özellikleri ve parametreleri

Prob	Standart Prob	Mikro Çaplı Prob	Kaba Kristal Prob	Yüksek Sıcaklık Probu
Prob Modeli	5MHZφ10	7MHZ PT-06	2MHZ ZT-12	5MHZ GT-12
Asgari ölçüm alanı	φ10mm	φ6mm	φ12mm	φ12mm
Prob boyutu	φ18*26mm	φ15*25mm	φ18*28mm	φ43*48mm
Ölçüm Aralığı(45#çelik)	0.8-350mm	0.75-80mm	3-200mm	3-200mm
Doğruluk (H standart değerdir)	H＜10mm:±0.05H H≥10mm:±0.5%H	H＜10mm:±0.05H H≥10mm:±0.5%H	H＜10mm:±0.05H H≥10mm:±0.5%H	H＜10mm:±0.05H H≥10mm:±0.5%H
maruz kalma sıcaklığı	-10~60℃	-10~60℃	-10~60℃	-10~500℃
Başvuru	Geleneksel iş parçalarını ölçün	Yüzeyleri ve küçük iş parçalarını ölçün	Dökme demir ve büyük kristal parçacıklı bazı malzemeler	Yüksek sıcaklıktaki iş parçalarını ölçün

2. Ana bilgisayar parametreleri

Parametre	Değer
Çözünürlük	0.8-10mm:0.001mm 10-100mm:0.01mm 100-350mm:0.1mm
Ses Hızı Aralığı	1000~9999m/s
Görüntülemek	240*160 nokta vuruşlu LCD
Birim	mm/inch
Güç kaynağı	2 adet 1.5V AAA alkalin pil
Ana Bilgisayar Boyutu	142 * 72 * 28 mm
Ağırlık	yaklaşık 230g
Çalışma Sıcaklığı Aralığı	-10~50℃，0~85%RH（Yoğuşmasız）
Depolama Sıcaklık Aralığı	-10~60℃，0~85%RH（Yoğuşmasız）

Özellikler

Ultrasonik çift kristal prob

Gösterge probu, bir akustik bariyerle ayrılmış iki bağımsız kristalden oluşan bir çift kristal dönüştürücü kullanır. Bir kristal ultrasonik darbeler gönderir ve diğeri onları almaktan sorumludur. Prob oldukça hassastır ve dağınıklığı etkili bir şekilde azaltabilir ve prob muhafazası, sert ve dayanıklı olan paslanmaz çelikten yapılmıştır.

Dört tip probun eşleştirilmesi, akıllı tanımlama probları

Cihaz, dört tip prob ile eşleştirilebilir: standart prob, mikro çaplı prob, kaba kristal prob ve prob modelinin akıllı tanımlanması ile yüksek sıcaklık probu ve cihaz, prob tipine göre ekran arayüzüne uyum sağlar.

Otomatik Kazanç değiştirilebilir

Bazı malzemeler sesi iyi iletirken bazıları değildir. İkincisi için, sayaç, ultrasonik sinyali yükseltecek olan Kazanımı serbestçe değiştirebilir, böylece yayılan darbe, yayılırken dönüştürücü tarafından doğru bir şekilde yakalanır ve doğru veriler elde edilir.

Mükemmel Zamanlayıcı çipleri hızlı, doğru okumalar sağlar

LS212 ultrasonik kalınlık ölçer, malzeme kalınlığını ses hızı ve yayılan darbe ile algılanan yankı arasında geçen süre ile hesaplar, hassas bir zamanlama çipi, kullanıcıya doğru verileri elde etmesi için doğru zamanı getirebilir

Yüksek hassasiyet, yüksek çözünürlük

Test cihazının doğruluğu, Çin ulusal yetkili metroloji enstitüsü testini geçebilmesini sağlamak için ± 0,05 mm'ye ulaşabilir. Ve 0,8 mm-10 mm malzemenin kalınlığını test ederken çözünürlüğü 0,001 mm'dir.

Çeşitli malzemeler ölçülebilir

Gösterge, metalik malzemelerin (çelik, demir, alüminyum, bakır), metalik olmayan nesnelerin (seramik, plastik ve cam) ve diğer ultrasonik iyi iletkenlerin kalınlığını ölçmek için kullanılır; burada malzemenin diğer yüzeyi paralel veya paralel olmalıdır. test sırasında ölçülen yüzeye koaksiyel.Kavisli yüzeylerde ölçüm yaparken, probun bölünmüş yüzeyi, yüzeyin eksenine dik olarak ölçülmelidir.

Penetrasyon kaplamalı ölçüm modu

İş parçasının yüzeyinde kaplama veya boya tabakası olması ölçüm sonuçlarını hatalı hale getirecektir. Penetrasyon kaplama ölçüm modlu standart prob, kaplamayı iş parçası yüzeyinden çıkarmadan iş parçası kaplamasının altındaki alt tabakanın gerçek kalınlığını doğru bir şekilde ölçebilir.

Bluetooth APP ile donatılmış

Enstrüman, çok gruplu veri depolama ve ölçüm verisi paylaşımı elde etmek için cep telefonu uygulamasına bağlanabilen Bluetooth iletişim modülü ile donatılmıştır.

Birden fazla malzemenin ses hızını sağlayın

LS212 halihazırda birçok yaygın metalik (demir, bakır, alüminyum gibi) ve metalik olmayan malzemelerin (plastik, seramik, pleksiglas) ve diğer nesnelerin hızlarını içerir ve kullanıcının bunları ayrı ayrı bulması gerekmez.

KK Modu ve İstatistik Modu

LS212 ultrasonik kalınlık ölçer, iki ölçüm modu ayarlar: QC modu ve istatistik modu
Birincisi, NG veya PASS'ı isteyerek sorunlu alanları kontrol etmek için üst ve alt limitler belirlemesine izin verilir. İstatistik modunda verilerin maksimum, minimum ve ortalama değerlerini sayar

999 büyük kapasiteli veri depolama

Cihaz, toplam 999 test verisi için geniş bir dahili depolama alanına sahiptir, bu da her zaman, her yerde görüntülemeyi kolaylaştırır.

18 malzeme ses hızının özelleştirilmiş depolanması

Kullanıcılar, 18 malzeme için ses hızının depolanmasını özelleştirebilir ve "Bilinen Kalınlık için Ses Hızını Ayarlama" ve "Ses Hızını Manuel Olarak Ayarlama" arayüzlerinin her birinde, çeşitli test ihtiyaçlarını karşılamak için herhangi bir zamanda değiştirilebilen ve kaydedilebilen 9 ses hızı verisi vardır.

Kaymaz silikon tuşlarla rahat tutuş

LS212 ultrasonik kalınlık ölçer, kaymaz silikon tuşlara sahip ABS plastik kabuk içine yerleştirilmiştir, rahat bir tutuşa sahiptir ve kullanımı kolaydır
