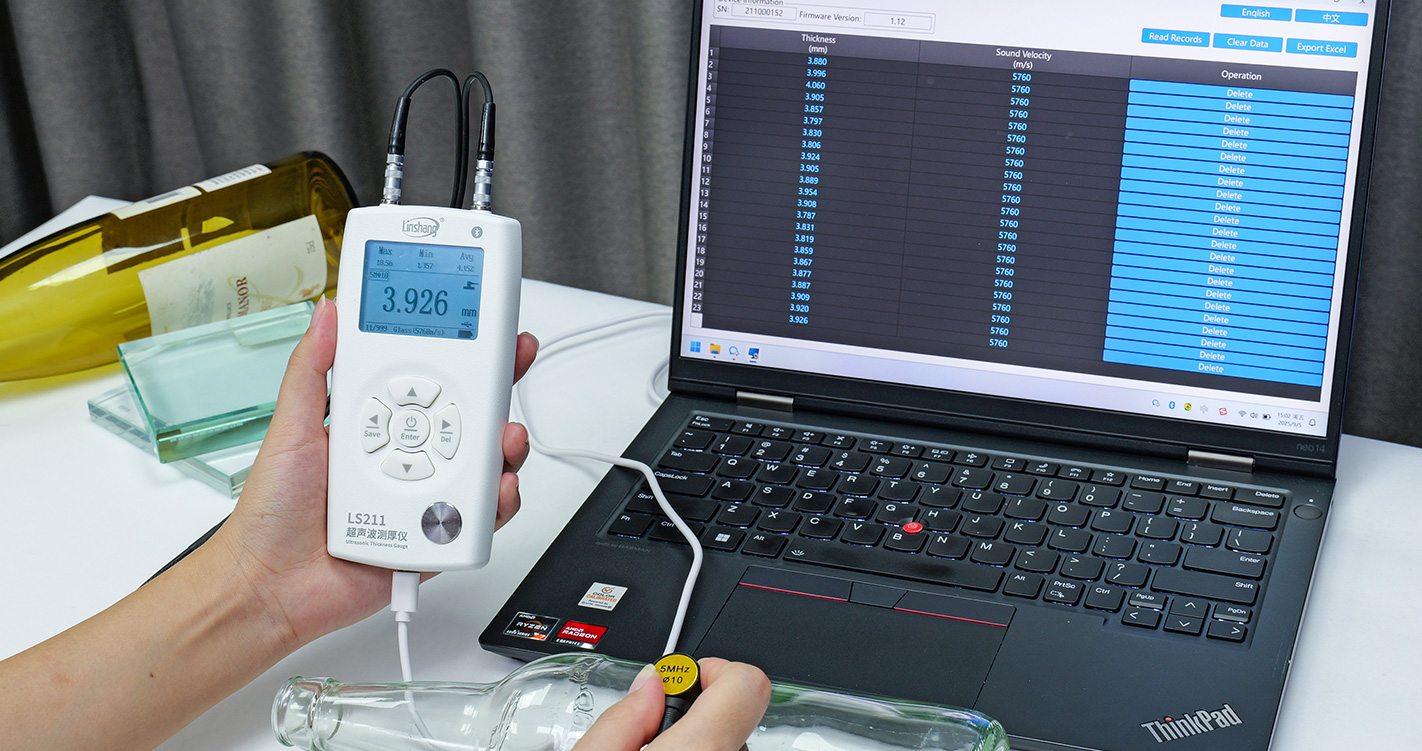

LS211 Ultrasonik Kalınlık Ölçer

Name: LS211 Ultrasonik Kalınlık Ölçer
Brand: Linshang
SKU: LS211
Availability: InStock

Metal, cam, seramik ve plastikler için tahribatsız

Çok çeşitli malzemeleri ölçen dört çeşit prob ile
İki ölçüm modu: QC Modu/İstatistik Modu
Geniş ölçüm aralığı: 0,8 mm-600 mm ve yüksek hassasiyetli çift kristal prob
Otomatik Kazanç değiştirilebilir

Kullanım kılavuzu Bir teklif isteği

Genel bakış

Ultrasonik Kalınlık Ölçer Özellikleri ve Çalışması

LS211 ultrasonik kalınlık ölçer, kalınlık ölçümü için ultrasonik darbe yansıtma prensibini kullanır. Cihaz dört tip prob ile donatılabilir: standart prob, mikro çaplı prob, kaba kristal prob ve yüksek sıcaklık probu ve profesyonel olarak metallerin (çelik, alüminyum, bakır vb.), plastiklerin kalınlık ölçümü için kullanılır. , seramik, cam ve ultrasonik dalgaları iletebilen diğer malzemeler. Enstrüman, profesyonel zamanlama çipi tasarımını benimser, çözünürlük 0,001 mm'ye kadardır.

Başvuru

Birçok endüstride, öğelerin normal çalışması veya yapı güvenliği için malzemenin durumunu doğrulamak amacıyla duvar kalınlığının ölçülmesi esastır. LS211 ultrasonik kalınlık ölçer, gemiler, tanklar, borular veya çelik yapı gibi tamir edilip değiştirilmeyeceğini kontrol etmek için çeşitli aksesuarların veya metalik yapıların kalınlığını test etmede yaygın olarak kullanılabilir. Gösterge, petrol, kimya, metalurji, gemi yapımı, havacılık ve uzay çeşitli alanları için geçerlidir.

Parametreler

1. Prob özellikleri ve parametreleri

Prob	Standart Prob	Mikro Çaplı Prob	Kaba Kristal Prob	Yüksek Sıcaklık Probu
Prob Modeli	5MHZφ10	7MHZ PT-06	2MHZ ZT-12	5MHZ GT-12
Asgari ölçüm alanı	φ10mm	φ6mm	φ12mm	φ12mm
Prob boyutu	φ18*26mm	φ15*25mm	φ18*28mm	φ43*48mm
Ölçüm Aralığı(45#çelik)	0.8-600mm	0.75-80mm	3-200mm	3-200mm
Doğruluk (H standart değerdir)	H＜10mm:±0.05H H≥10mm:±0.5%H	H＜10mm:±0.05H H≥10mm:±0.5%H	H＜10mm:±0.05H H≥10mm:±0.5%H	H＜10mm:±0.05H H≥10mm:±0.5%H
maruz kalma sıcaklığı	-10~60℃	-10~60℃	-10~60℃	-10~500℃
Başvuru	Geleneksel iş parçalarını ölçün	Yüzeyleri ve küçük iş parçalarını ölçün	Dökme demir ve büyük kristal parçacıklı bazı malzemeler	Yüksek sıcaklıktaki iş parçalarını ölçün

2. Ana bilgisayar parametreleri

Parametre	Değer
Çözünürlük	0.8-10mm:0.001mm 10-100mm:0.01mm 100-600mm:0.1mm
Ses Hızı Aralığı	1000~9999m/s
Görüntülemek	240*160 nokta vuruşlu LCD
Birim	mm/inch
Güç kaynağı	2 adet 1.5V AAA alkalin pil
Ana Bilgisayar Boyutu	142 * 72 * 28 mm
Ağırlık	yaklaşık 230g
Çalışma Sıcaklığı Aralığı	-10~50℃，0~85%RH（Yoğuşmasız）
Depolama Sıcaklık Aralığı	-10~60℃，0~85%RH（Yoğuşmasız）

Özellikler

Mükemmel Zamanlayıcı çipleri hızlı, doğru okumalar sağlar

LS211 ultrasonik kalınlık ölçer, malzeme kalınlığını ses hızı ve yayılan darbe ile algılanan yankı arasında geçen süre ile hesaplar, hassas bir zamanlama çipi, kullanıcıya doğru verileri elde etmesi için doğru zamanı getirebilir

Ultrasonik çift kristal prob

Gösterge probu, bir akustik bariyerle ayrılmış iki bağımsız kristalden oluşan bir çift kristal dönüştürücü kullanır. Bir kristal ultrasonik darbeler gönderir ve diğeri onları almaktan sorumludur. Prob oldukça hassastır ve dağınıklığı etkili bir şekilde azaltabilir ve prob muhafazası, sert ve dayanıklı olan paslanmaz çelikten yapılmıştır.

Dört çeşit probu eşleştirin, probun akıllı tanımlanması

Cihaz, dört tip prob ile eşleştirilebilir: standart prob, mikro çaplı prob, kaba kristal prob ve prob modelinin akıllı tanımlanması ile yüksek sıcaklık probu ve cihaz, prob tipine göre ekran arayüzüne uyum sağlar.

Otomatik Kazanç değiştirilebilir

Bazı malzemeler sesi iyi iletirken bazıları değildir. İkincisi için, sayaç, ultrasonik sinyali yükseltecek olan Kazanımı serbestçe değiştirebilir, böylece yayılan darbe, yayılırken dönüştürücü tarafından doğru bir şekilde yakalanır ve doğru veriler elde edilir.

Yüksek hassasiyet, LS211'in Çin yetkili metroloji enstitüsünü geçmesini sağlar

LS211 ultrasonik hassas kalınlık test cihazının doğruluğu, 0,8-10 mm kalınlıktaki malzemeleri test ederken ± 0,05 mm'ye ulaşabilir ve doğruluk, 10-600 mm kalınlık aralığında okumada ± %0,5'tir. Gösterge, Çin ulusal yetkili metroloji enstitüsünün denetimini geçebilir

E-E ölçüm modu ile

İş parçasının yüzeyinde kaplama veya boya tabakası olması ölçüm sonuçlarını hatalı hale getirecektir. Penetrasyon kaplama ölçüm modlu standart prob, kaplamayı iş parçası yüzeyinden çıkarmadan iş parçası kaplamasının altındaki alt tabakanın gerçek kalınlığını doğru bir şekilde ölçebilir.

Bluetooth APP işlevi

Cihaz, birden fazla veri depolama ve ölçüm verisi paylaşımı elde etmek için cep telefonu uygulamasına bağlanabilen dahili Bluetooth iletişim modülüne sahiptir.

İki ölçüm modu: QC Modu/İstatistik Modu

LS211 ultrasonik kalınlık test cihazı iki ölçüm moduna sahiptir: QC modu ve istatistik modu
QC modunda NG'yi uyararak sorunlu alanları kontrol etmek için üst ve alt limitler belirlemeye izin verir. İstatistik modunda verilerin maksimum, minimum ve ortalama değerlerini sayar

Birden çok malzemenin yerleşik ses hızı

LS211 halihazırda birçok yaygın metalik (demir, bakır, alüminyum gibi) ve metalik olmayan malzemelerin (plastik, seramik, pleksiglas) ve diğer nesnelerin hızlarını içerir ve kullanıcının bunları ayrı ayrı bulması gerekmez.

Ekstra geniş depolama alanı, 999 veri tasarrufu

Cihazda toplam 999 test verisi saklanabilir, bu veriler sayfa çevrilerek istenildiği zaman görüntülenebilir ve veriler kolayca kaybolmaz.

18 malzeme ses hızının özelleştirilmiş depolanması

Cihazda ilgili malzeme olmadığında, kullanıcı malzeme ses hızının depolanmasını özelleştirebilir. "Bilinen kalınlık ayarı ses hızı" ve "manuel ayar ses hızı" arayüzlerinin her birinde, çeşitli malzeme testlerinin ihtiyaçlarını karşılamak için herhangi bir zamanda değiştirilebilen ve kaydedilebilen 9 ses hızı verisi vardır.

Geniş ölçüm aralığı

Geniş bir malzeme ölçüm aralığı ile LS211, 0,8 mm'den 600 mm'ye kadar ince malzemeleri algılayabilir. 0.8mm-10mm nesneleri ölçerken çözünürlüğü 0.001mm'ye ulaşabilir.

Çeşitli malzemeler doğru bir şekilde ölçülebilir

Tahribatsız bir test aracı olarak, LS211 ultrasonik kalınlık ölçer, çelik, plastik, cam gibi çoğu malzemenin kalınlığını ölçebilen alt tabakaların kalınlığını tespit etmeye yardımcı olmak için çift kristal dönüştürücü ve az miktarda ultrasonik bağlayıcı kullanır. seramik ve benzeri

Kaymaz silikon tuşlarla rahat tutuş

LS211 ultrasonik kalınlık ölçer, kaymaz silikon tuşlara sahip ABS plastik kabuk içine yerleştirilmiştir, rahat bir tutuşa sahiptir ve kullanımı kolaydır
